Žemės ūkio mašinų balansavimas: išsamus ūkio patikimumo gerinimo vadovas

Kas yra disbalansas žemės ūkio mašinose: paprastais žodžiais

Lengviausia disbalansą įsivaizduoti pasitelkus kasdienius pavyzdžius. Prisiminkite, kaip skalbyklė „šokinėja“ gręžimo metu, kai skalbiniai susikaupia vienoje pusėje. Arba kaip automobilio vairas dreba dideliu greičiu, jei ratas po padangų keitimo nebuvo subalansuotas. Abiem atvejais kaltas nevienodas masės pasiskirstymas apie sukimosi ašį.

Lygiai tas pats vyksta žemės ūkio mašinų rotoriuose: vienoje vietoje metalas sunkesnis, kitoje lengvesnis, todėl sukantis atsiranda mušimas.

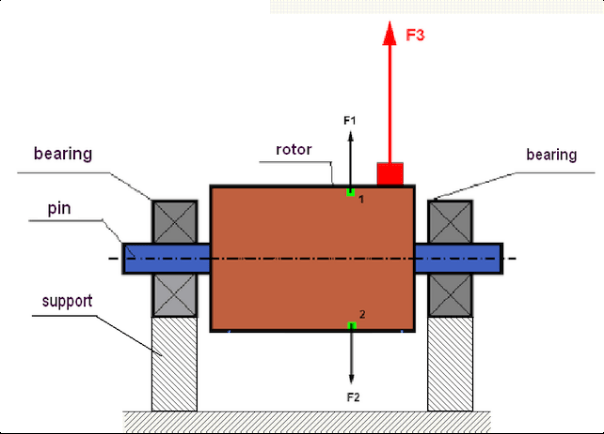

1 pav. Kaip atsiranda vibracija: disbalansas sukuria nesubalansuotą išcentrinę jėgą, kuri perduodama guoliams ir rėmui

Statinis ir dinaminis disbalansas

Statinis disbalansas yra tada, kai rotoriaus masės centras nesutampa su jo geometrine ašimi. Jei tokį rotorių išimtumėte ir leistumėte laisvai suktis, jis visada sustotų sunkiąja puse žemyn. Pataisos būdas: pritvirtinti svorį priešingoje pusėje (arba pašalinti medžiagą iš sunkiosios pusės), kol rotorius ramiai stovės bet kurioje padėtyje.

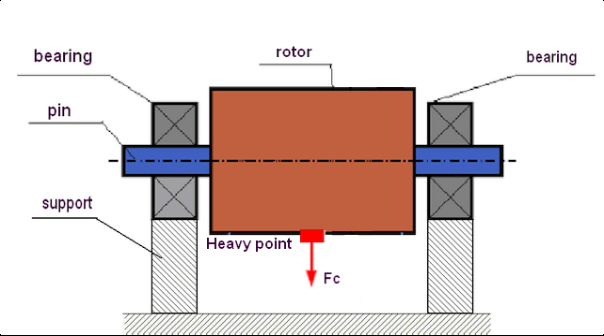

2 pav. Statinis disbalansas: sunkioji vieta visada pasisuka žemyn

Dinaminis disbalansas yra klastingesnė problema. Ji atsiranda, kai sunkiosios vietos yra skirtinguose rotoriaus galuose. Ramybės būsenoje jos gali iš dalies viena kitą kompensuoti (rotorius ant peilio briaunų atrodo tiesus), tačiau eksploataciniu greičiu sukuria jėgas, kurios siūbuoja rotorių skirtingose plokštumose. Rezultatas yra stipri vibracija, nors „statiškai“ atrodė, kad viskas tvarkoje.

Tokio disbalanso vienu svoriu pašalinti nebegalima: reikia balansuoti dviejose plokštumose vienu metu (abiejuose veleno galuose).

Disbalanso simptomai žemės ūkio mašinose

Požymiai, kurie turėtų sukelti įtarimą:

• Vibracija, gausmas ir triukšmas: kombainas ar pjovimo mašina važiuodama „daužosi“, rėme ir vaire jaučiamas drebėjimas, atsiranda neįprastas gausmas. Tai ypač pastebima esant didesniam rotorių greičiui
• Guoliai įkaista ir greitai dyla: guoliai įkaista labiau nei įprastai ir juos tenka dažnai keisti (kartą per sezoną ar dažniau)
• Atsilaisvinę tvirtinimo elementai ir įtrūkimai: vibracija pamažu atlaisvina veržles ir varžtus. Rėme atsiranda smulkių įtrūkimų ir metalo dulkių pėdsakų prie sujungimų
• Nevienodas peilių ar plaktukų dėvėjimasis: viena būgno ar rotoriaus pusė dyla žymiai labiau nei kita

Jei pastebėjote bent vieną iš šių simptomų, verta atlikti diagnostiką ir subalansuoti probleminį mazgą. Ignoruoti vibraciją mašinai pavojinga.

Kur ieškoti disbalanso: kritiniai kombainų ir pjovimo mašinų mazgai

Disbalansui linkęs beveik kiekvienas sunkus besisukantis mazgas, įsuktas iki didelio greičio. Pažvelkime į pagrindinius kombainų ir velkamosios technikos mazgus, kuriems reikia skirti dėmesį:

Kombaino kūlimo būgnas

Tradiciniuose kombainuose kūlimo būgnas yra pagrindinis „smūginis“ rotorius, besisukantis iki 500–1 000 aps./min. Jis sveria centnerį ir daugiau, prie jo pritvirtinti kūlimo plaktukai. Gamykla būgną subalansuoja, tačiau po kelių sezonų tas balansas dažnai sutrinka: plaktukai nudyla nevienodai, kur nors prikimba žemės, per remontą pakeičiama pora detalių, ir atsiranda mušimas.

Nesubalansuotas būgnas sukelia viso kombaino korpuso vibraciją ir spartina guolių, sietų, šiaudų purtyklės sklendžių ir pavaros diržų dėvėjimąsi. Taisyklė paprasta: po bet kokių darbų su būgnu (plaktukų, veleno ar įvorių keitimo) jį būtina dinamiškai perbalansuoti.

Atskyrimo rotorius arba plaktuvas

Be pagrindinio būgno, kombaine yra ir kitų besisukančių kūlimo bei atskyrimo mazgo dalių. Tradicinėje schemoje už būgno yra plaktuvas (metantis derlių ant šiaudų purtyklės), jis taip pat sukasi greitai ir gali vibruoti. Rotaciniuose kombainuose vietoj būgno naudojamas ilgas ašinis rotorius (kurio sukimosi ašis sutampa su judėjimo kryptimi), atliekantis visus darbus nuo kūlimo iki atskyrimo.

Toks rotorius, masyvus spiralinis būgnas, balansavimui yra itin reiklus. Bet kuris iš šių mazgų, jei nesubalansuotas, prastina kūlimo kokybę ir gali sugadinti brangius mazgus (sietų dėžę, šiaudų purtyklę, guolius).

Balansavimo metodai: nuo paprasto iki efektyvaus

Kaip pašalinti disbalansą? Bendra idėja aiški: reikia tinkamoje vietoje pridėti arba pašalinti svorį, kad rotorius išsilygintų. Tačiau praktikoje surasti tą vietą ir reikiamą svorio kiekį nėra taip paprasta, ypač jei disbalansas dinaminis. Pažvelkime į pagrindinius metodus.

„Akimis“ (statinis balansavimas ant peilio briaunų)

Daugelis kaimo meistrų vis dar bando balansuoti būgnus būtent taip. Jie išima rotorių, paguldo ant dviejų horizontalių peilio briaunų arba pakabina ant ašies ir leidžia suktis. Kai sunkioji pusė nusistovi apačioje, prie priešingos pusės pritvirtina svorį (arba sunkiojoje pusėje išgręžia skyles, kad ją palengvintų).

Tai kartojama tol, kol rotorius nustoja savaime sukiotis: tai ženklas, kad masės centras maždaug sutapo su ašimi. Metodas paprastas ir nereikalauja jokių prietaisų, todėl populiarus.

Tačiau rezultatas dažnai klaidina. Toks balansavimas pašalina tik statinį disbalansą ir yra visiškai bejėgis prieš dinaminį. Siauroms detalėms (skriemuliams, ratų diskams) jo pakanka, tačiau ilgiems velenams ne.

Mašininis balansavimas (dinaminis, dirbtuvėse)

Patikimesnis būdas yra išimti rotorių ir nuvežti į dirbtuves, turinčias stacionarią balansavimo mašiną. Mašinoje rotorius įsukamas, o vibracijos ir fazės jutikliai nustato disbalansą. Pagal rodmenis technikas apskaičiuoja, kur ir kiek svorio pridėti (arba kur nufrezuoti metalo).

Balansavimas paprastai atliekamas dviejose plokštumose, todėl pašalina ir statinį, ir dinaminį disbalansą. Būtent taip gamyklose pasiekiamas tobulas naujų detalių balansas.

Balansavimas vietoje (lauke, neišardant)

Praktiškiausias žemės ūkio mašinų metodas yra balansavimas vietoje (lauke) nešiojamuoju analizatoriumi, tokiu kaip Balanset-1A. Rotorius lieka mašinoje: ant guolių korpusų sumontuojami vibracijos jutikliai, mazgas paleidžiamas darbiniu greičiu, o prietaisas tiksliai apskaičiuoja, kur ir kiek korekcinio svorio pridėti. Nereikia nei išimti rotoriaus, nei vežti jo į dirbtuves.

Balansavimas: taupymas ir mašinų patikimumo užtikrinimas

Daugelis ūkininkų nėra visiškai įsitikinę, kad balansavimas apsimoka. Pažiūrėkime, ką reguliarus balansavimas duoda finansiškai ir praktiškai:

Mažiau remontų ir detalių keitimų

Tiesioginis efektas: pašalinę disbalansą gerokai prailginate guolių, velenų, diržų ir tvirtinimo elementų tarnavimo laiką.

Skaičiavimo pavyzdys: kombaino būgno guolis gali kainuoti, tarkime, 200–400 €, plius montavimo darbai. Jei dėl vibracijos jis sugenda du kartus per sezoną, tai 800 € per metus. Subalansuokite būgną ir jis veiks 3–5 sezonus be guolio keitimo.

Tas pats pasakytina apie diržus: dėl vibracijos jie slysta ir perkaista, todėl įtrūksta. Įtrūkęs rėmas reiškia virinimą, stiprinimą ir galbūt viso mazgo keitimą. Balansavimas pašalina problemos šaknį, vibraciją, ir mazgai nustoja patys save naikinti.

Jokių prastovų: visas derlius išsaugotas

Kombaino gedimas įtemptu sezonu yra rimta problema. Kiekviena prarasta diena didina derliaus nuostolių riziką ir prastina kokybę (pernoksta, byra grūdai). Nesubalansuotas rotorius yra laiko bomba, galinti „sprogti“ pačiu piku.

Tarkime, dėl vibracijos sugenda guolis ir kombainas sustoja. Kol surasite atsarginę dalį ir ją sumontuosite, prarasite kelias dienas, gal savaitę. Grūdai išbyrėjo, drėgmė pasitraukė, o dar prisideda ir avarinio remonto išlaidos.

Iš anksto subalansavę mazgus kaip planinę užduotį, šią riziką pašalinate. Mašina dirba patikimai būtent tada, kai jos labiausiai reikia.

Išvada: balansas yra patikimos žemės ūkio technikos pagrindas

Rotoriaus vibracija yra problema, galinti virsti rimta bėda. Matėme, kaip nedidelis disbalansas sukelia grandininę reakciją: nuo sulūžusių guolių ir rėmo įtrūkimų iki sumažėjusio našumo ir gedimų.

Laimei, šiandien sprendimas prieinamas kiekvienam ūkiui. Reguliarus pagrindinių mazgų (kūlimo būgnų, rotorių, šiaudų smulkintuvų, mulčerių) balansavimas leidžia išvengti daugumos gedimų ir išlaikyti techniką darbingą visą sezoną.

Veiksmingas yra dinaminis balansavimas naudojant prietaisus, o senieji „akimis“ metodai reikiamo tikslumo nesuteikia. Modernūs nešiojamieji vibracijos analizatoriai leidžia balansuoti mazgus tiesiai vietoje, be ilgo išardymo.

Esmė: žemės ūkio technikos rotorių balansavimas yra ne išlaidos, o taupymas ir apsauga. Investuotas laikas ir pinigai atsiperka su kaupu: neprarandate savaičių remontui pačiame derliaus nuėmimo įkarštyje, neperkate krūvos atsarginių dalių, o derlių nuimate laiku ir visą. Technika tarnauja ilgiau, o dirbti su ja patogiau.
