Dinaminis balansavimas nuo A iki Z: išsamus vibracijos ir disbalanso šalinimo vadovas
Kasmet iki 30 % pramoninės įrangos gedimų sukelia vibracija. 9 iš 10 atvejų pagrindinė priežastis yra rotoriaus disbalansas. Tai nematomas priešas, kuris lėtai, bet tikrai griauna mašinas iš vidaus: nuo ankstyvo guolių nusidėvėjimo iki katastrofiškų gedimų ir avarinių prastovų.
Disbalansas nėra smulkus gedimas, o rimta grėsmė bet kuriai besisukančiai įrangai. Problemos ignoravimas lemia pražūtingas pasekmes: iki 80 % guolių gedimų sukelia disbalansas arba išlygiavimo klaidos; papildomas energijos suvartojimas gali siekti 10-25%, o neplanuotų avarinių prastovų kaina siekia šimtus tūkstančių svarų sterlingų.
Ko išmoksite iš šio vadovo:
- Fizinė disbalanso prigimtis ir kodėl jis atsiranda
- Disbalanso tipai ir kaip kiekvienas iš jų koreguojamas
- Kada ir kodėl būtinas balansavimas
- Šiuolaikiniai balansavimo metodai ir įranga
- Balanso kokybės klasės ir ISO standartai
- Ekonominis pagrindimas balansuoti laiku
- Kaip teisingai užsakyti balansavimo paslaugą
1 skyrius. Kas yra disbalansas — problemos šaknis?
Paprastas paaiškinimas
Disbalansas yra būklė, kai besisukančios dalies masė pasiskirsto netolygiai sukimosi ašies atžvilgiu. Paprasčiau tariant, rotoriaus masės centras nesutampa su jo geometrine ašimi.
Kasdienis palyginimas: Įsivaizduokite, kaip skalbyklė „šokinėja“ gręžimo metu, kai skalbiniai susikaupia vienoje pusėje. Arba kaip automobilio vairas dreba dideliu greičiu, kai ratas nesubalansuotas pakeitus padangą. Abiem atvejais kaltininkas yra netolygus masės pasiskirstymas apie sukimosi ašį. Lygiai tas pats vyksta pramoniniuose rotoriuose: metalas viename taške sunkesnis, ir besisukdamas jis sukuria mušimą.
1 pav. Rotorius ir išcentrinės jėgos: tobulai subalansuotame rotoriuje jėgos F1 ir F2 kompensuoja viena kitą, tačiau asimetrinė masė (raudona) sukuria nesubalansuotą jėgą F3
Disbalanso jėga veikiant: Vos 10 gramų disbalansas 1 metro skersmens ventiliatoriaus rotoriuje, besisukančiame 1 500 aps./min., sukelia ciklinę jėgą, lygiavertę maždaug 12,5 kgf! Tarsi 12,5 kg plaktukas smogtų į guolius 25 kartus per sekundę.
Idealiu atveju rotoriaus masė turi būti simetriška sukimosi ašies atžvilgiu. Tada kylančios išcentrinės jėgos kompensuoja viena kitą ir vibracijos beveik nelieka. Tačiau vos atsiradus net mažai asimetrijai (netolygus nusidėvėjimas, purvo kaupimasis, gamybos defektas), sukantis atsiranda nesubalansuota išcentrinė jėga, sukelianti vibraciją.
Disbalanso tipai
Disbalansas gali pasireikšti keliais pavidalais. Išskiriami trys pagrindiniai tipai:
Statinis disbalansas (vienos plokštumos)
Atsiranda, kai rotoriaus masės centras yra pastumtas lygiagrečiai sukimosi ašiai. Galima įsivaizduoti kaip vieną „sunkų tašką“ rotoriuje. Net ramybės būsenoje, padėtas ant horizontalių atramų, toks rotorius visada pasisuks taip, kad sunkioji pusė atsidurtų apačioje.
2 pav. Statinis disbalansas: „sunkus taškas“ gravitacijos veikiamas visada nusirita į apačią
Statinis disbalansas būdingas siauriems, disko formos rotoriams (šlifavimo diskams, ploniems skriemuliams, siaurai ventiliatorių sparnuotei). Jį pataisyti palyginti nesudėtinga: pakanka pritvirtinti vieną korekcijos svarelį vienoje plokštumoje, diametraliai priešais „sunkų tašką“.
Momentinis disbalansas
Sudėtingesnis atvejis. Atsiranda, kai dvi vienodos nesubalansuotos masės yra skirtingose plokštumose išilgai rotoriaus, išdėstytos 180° kampu viena kitos atžvilgiu. Ramybės būsenoje toks rotorius yra subalansuotas: jis neturi vieno „sunkaus taško“ ir pats savaime nepasisuks.
Tačiau besisukdamos šios dvi masės sukuria jėgų porą (momentą), verčiančią rotorių energingai „suptis“ arba „svyruoti“. Momentiniam disbalansui pašalinti reikalinga masės korekcija bent dviejose plokštumose.

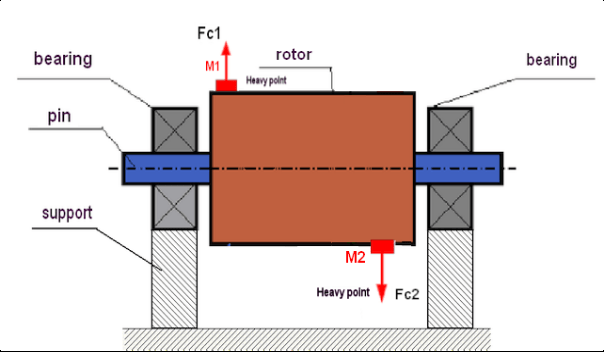

3 pav. Dinaminis (momentinis) rotoriaus disbalansas: nevienodos masės M1 ir M2 sukuria išcentrinių jėgų F1 ir F2 porą, verčiančią rotorių „suptis“
Dinaminis disbalansas
Tai bendriausias ir praktikoje dažniausiai pasitaikantis atvejis. Dinaminis disbalansas yra statinio ir momentinio disbalanso derinys. Jis pasireiškia tik sukantis ir yra pagrindinė vibracijos priežastis daugelyje pramoninių rotorių.
Dinaminiam disbalansui pašalinti visada reikia masės korekcijos bent dviejose plokštumose (dviejų plokštumų balansavimas). Todėl profesionalus dinaminis balansavimas atliekamas specializuotais prietaisais, galinčiais vienu metu matuoti vibraciją keliuose taškuose.
Daugiau apie disbalanso tipus: statinis, momentinis ir dinaminis — kuo skiriasi?
Disbalanso priežastys
Disbalansas gali būti tiek „įgimtas“ (gamybos defektai), tiek „įgytas“ eksploatacijos metu. Supratus priežastis galima ne tik ištaisyti esamą disbalansą, bet ir užkirsti kelią jo pasikartojimui.
Gamybos (įgimti) defektai
Jie atsiranda komponento gamybos etape:
- Liejimo ar mechaninio apdirbimo netikslumai: netolygus sienelių storis, pasislinkusios kiaurymių ašys, tekinimo klaidos
- Medžiagos nehomogeniškumas: liejinio poringumas, intarpai ir tuštumos metale lemia netolygų tankio pasiskirstymą
- Surinkimo klaidos: kai rotorius surenkamas iš kelių dalių (diskų, menčių, stebulės), tolerancijos sumuojasi ir sukelia disbalansą
Pradedant eksploatuoti įrangą, kyla „įgimto“ disbalanso, kurį lemia gamybos defektai, rizika. Todėl atsakingą įrangą (siurblių ir ventiliatorių rotorius, alkūninius velenus) geriausia subalansuoti prieš montuojant arba iškart po surinkimo.
Eksploataciniai (įgyti) defektai
Jie atsiranda įrangos eksploatacijos metu ir yra dažniausia disbalanso priežastis:
- Netolygus nusidėvėjimas: darbiniai paviršiai dėvisi skirtingu greičiu — ventiliatorių mentės, trupintuvų plaktukai, smulkintuvų peiliai. Abrazyvinis nusidėvėjimas, erozija ir mechaniniai pažeidimai sukuria asimetriją
- Deformacija: velenas, sulinkęs dėl perkaitimo, smūgio ar perkrovos. Atsilaisvinę tvirtinimo elementai leidžia rotoriui „klajoti“ ir iškrypti eksploatacijos metu
- Medžiagos kaupimasis: dulkės, nešvarumai ir technologinė medžiaga kaupiasi ant ventiliatoriaus menčių. Ant trupintuvų rotorių prilimpa apdorojama medžiaga. Net nedidelis netolygus kaupimasis dideliu spinduliu sukelia reikšmingą disbalansą
- Korozija: cheminė korozija ir lašelinė erozija, atsirandanti prasiskverbus skysčiui, sukelia duobeles ir netolygų masės netekimą
- Komponentų netekimas: staigus turbinos mentės, krumpliaračio danties ar trupintuvo plaktuko netekimas sukelia smarkų, staigų disbalansą
„Įgytas“ disbalansas palaipsniui kaupiasi eksploatacijos metu. Todėl reguliari vibracijos diagnostika ir planiniai balansavimo darbai tampa būtina priežiūros dalimi.
Remonto sukelti defektai
Jie atsiranda po remonto darbų:
- Nekokybiškas surinkimas: neteisingas dalių montavimas, surinkimo procedūrų nesilaikymas
- Asimetriškas tvirtinimas: atskirų menčių, mentelių ar plaktukų keitimas neperbalansuojant viso mazgo
- Suvirinimo klaidos: netolygiai užvirinta medžiaga, skirtingos masės siūlės
- Aplaidus montavimas: rotorius ant veleno uždėtas kampu
Bet kokia reikšminga rotoriaus konstrukcijos intervencija remonto metu (dalių keitimas, suvirinimas, tekinimas) kelia didelę „remonto sukelto“ disbalanso riziką ir reikalauja privalomo perbalansavimo po jos.
Disbalanso ignoravimo pasekmės
Net ir mažo disbalanso ignoravimas lemia destruktyvių pasekmių grandinę:
Disbalanso keliami pavojai:
- Pagreitintas guolių nusidėvėjimas: iki 80 % guolių gedimų sukelia balansavimo arba išlygiavimo problemos. Tarnavimo laikas gali sutrumpėti nuo kelerių metų iki kelių mėnesių
- Konstrukcijos įtrūkiai: nuolatinė vibracija sukelia metalo nuovargį, dėl kurio rėme ir pamate atsiranda įtrūkių, o tvirtinimo varžtai atsilaisvina
- Papildomas energijos suvartojimas 10–25 %: nemaža energijos dalis sunaudojama ne naudingam darbui, o mašinos „drebinimui“
- Sumažėjusi gaminių kokybė: vibracija neigiamai veikia gamybos procesą
- Avarinės prastovos: disbalansas galiausiai sukelia staigų gedimą ir visos gamybos linijos sustojimą
- Saugos pavojai: padidėjęs triukšmas, operatoriaus nuovargis ir besisukančių dalių atitrūkimo rizika
Kaip nustatyti vibracijos priežastį: vibracijos diagnostikos vadovas
2 skyrius. Dinaminis balansavimas — šiuolaikinis sprendimas
Dinaminis balansavimas — tai besisukančios dalies disbalanso šalinimo procesas, atliekamas rotoriui sukantis (darbo režimu). Skirtingai nuo statinio balansavimo, atliekamo be sukimosi, dinaminis balansavimas leidžia ištaisyti tiek statinį disbalansą (pastumtą masės centrą), tiek momentinį disbalansą (netolygų masės pasiskirstymą išilgai rotoriaus).
Kaip tai veikia: 5 žingsniai
Profesionalus dinaminis balansavimas atliekamas keliais etapais:
- Vibracijos matavimas: labai jautrūs jutikliai (akcelerometrai) matuoja vibracijos amplitudę ir fazę guolių atramose
- „Sunkaus taško“ nustatymas: specializuotas prietaisas (vibracijos analizatorius-balansatorius) analizuoja signalą ir tiksliai nustato, kur rotoriuje yra nesubalansuota masė
- Korekcijos svarelių skaičiavimas: iš gautų duomenų automatiškai apskaičiuojama tiksli korekcijos svarelio masė ir kampinė padėtis (arba kelių svarelių — dviejų plokštumų balansavimui)
- Svarelių tvirtinimas/šalinimas: korekcijos svareliai pritvirtinami prie rotoriaus (suvirinant arba varžtais) arba, atvirkščiai, perteklinė masė pašalinama (gręžiant)
- Patikrinamasis matavimas: pritvirtinus svarelius, vibracija išmatuojama dar kartą, siekiant patvirtinti, kad lygis sumažėjo iki leistinų ribų

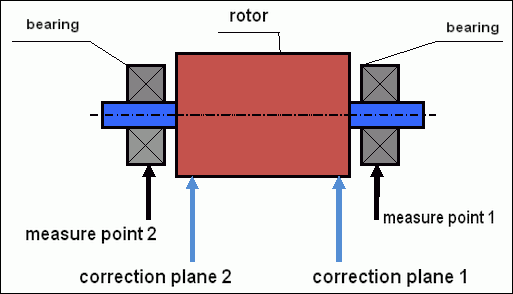

4 pav. Dinaminio balansavimo schema: vibracijos jutikliai tvirtinami prie atramų 1 ir 2 taškuose, o korekcijos svareliai montuojami dviejose korekcijos plokštumose
Vibracijos diagnostikos ir balansavimo paslaugos
Atliekame vibracijos diagnostiką ir nustatome padidėjusios vibracijos priežastis jūsų įrangoje
Susisiekite3 skyrius. Kokiai įrangai reikia balansavimo?
Balansavimo gali prireikti beveik bet kuriai besisukančiai daliai. Štai pagrindiniai objektai, su kuriais dirba specialistai:
3.1. Ventiliatoriai ir dūmsiurbiai
Pramoniniai ventiliatoriai itin linkę į disbalansą. Eksploatacijos metu ant sparnuotės menčių kaupiasi dulkės, nešvarumai ir technologinė medžiaga, pastumdami masės centrą. Taip pat galimas netolygus menčių nusidėvėjimas, deformacija ir korozija.
Subalansavus vienos gelžbetonio gamyklos dūmsiurbį, buvo pasiektas apie 7 000 svarų sterlingų metinis elektros energijos sutaupymas, o guolių tarnavimo laikas pailgėjo nuo 4 mėnesių iki 2 metų.
Plačiau: 5 pramoninių ventiliatorių vibracijos priežastys ir kaip jas pašalinti
3.2. Elektros varikliai ir generatoriai
Elektros variklių rotoriai ir generatorių inkarai yra vieni dažniausių balansavimo objektų. Po variklio apvijų perivijimo rotorių subalansuoti būtina, nes perivijimas gali pakeisti masės pasiskirstymą. Net mažas disbalansas dideliu greičiu (3 000 aps./min.) sukelia reikšmingas vibracijos jėgas.
Į ką atkreipti dėmesį balansuojant elektros variklius:
- Inkaras dažnai balansuojamas surinktas kartu su kolektoriumi
- Reikiama balanso kokybės klasė paprastai yra G2.5–G6.3
- Po perivijimo galimas tiek mechaninis, tiek magnetinis disbalansas
- Dėl tikslumo pirmenybė teikiama balansavimui dirbtuvėse
Plačiau: elektros variklio inkaro balansavimas po perivijimo ir remonto
3.3. Siurbliai ir kompresoriai
Siurblių darbaračiai, turbinų rotoriai ir kompresorių darbaračiai yra daugeliui pramonės šakų verslui kritinė įranga. Siurblio darbaračio disbalansas sukelia ne tik vibraciją, bet ir kitas problemas:
- Ankstyvi mechaninių sandariklių gedimai: vibracija sukelia veleno mušimą, kuris ardo sandariklį ir lemia nuotėkius
- Kavitacija: vibracijos sukeltas nestabilus veikimas gali pabloginti kavitacijos reiškinius
- Padidėjęs guolių nusidėvėjimas: ypač kritiškas aukšto slėgio siurbliams
Remontuojant pramoninį siurblį, kiekvieną darbaratį būtina subalansuoti — dirbtuvėse (jei išimtas) arba vietoje (surinktą). Dažnai taikomas mišrus metodas: darbaratis pirmiausia balansuojamas atskirai, paskui visas surinktas siurblio rotorius perbalansuojamas surinktoje būsenoje.
Plačiau: siurblių balansavimas ir sandariklių tarnavimo laiko pailginimas
3.4. Žemės ūkio mašinos
Kombainų kūlimo būgnai, šiaudų kapoklių rotoriai, smūginiai peiliai, smulkintuvų velenai ir rotacinės šienapjovės. Žemės ūkyje sugedusi mašina sėjos ar derliaus nuėmimo įkarštyje reiškia ne tik prastovą, bet ir tiesioginius nuostolius dėl prarasto derliaus.
Plačiau: žemės ūkio mašinų balansavimas, užtikrinantis patikimumą per visą sezoną
4 skyrius. Du pagrindiniai būdai: dirbtuvėse ar vietoje?
Balansavimo darbus galima atlikti dviem pagrindiniais būdais, kurių kiekvienas turi savų privalumų ir taikymo sričių.
Balansavimas dirbtuvėse (ant staklių)
Rotorius (arba velenas, arba ratas) išimamas iš mašinos ir montuojamas ant specialių balansavimo staklių. Staklės pasuka rotorių iki reikiamo greičio ir išmatuoja disbalansą. Šiuolaikinės balansavimo staklės yra kompiuterizuotos — jos apskaičiuoja disbalansui pašalinti reikalingų svarelių dydį ir kampinę padėtį.
Privalumai: didelis atskiro komponento balansavimo tikslumas, galimybė atlikti susijusius remonto darbus (tekinimą, suvirinimą) ir kontroliuojamos dirbtuvių sąlygos.
Trūkumai: būtina visiškai išmontuoti, transportuoti ir vėliau surinkti komponentą, o tai gerokai pailgina įrangos prastovą. Be to, neatsižvelgiama į susijusių sistemų — atramų, guolių ir pamato — įtaką.
Balansavimas vietoje (eksploatacijos vietoje)
Balansavimas atliekamas tiesiai prie užsakovo įrangos, jos pačios guoliuose, neišimant rotoriaus. Naudodamas nešiojamą vibracijos matavimo sistemą ir lazerinį tachometrą, inžinierius subalansuoja agregatą darbiniu greičiu, tiesiai ten, kur jis sumontuotas.
Privalumai: minimali prastova (darbai dažnai trunka vos kelias valandas) ir didelis išmontavimo bei surinkimo sąnaudų sutaupymas. Pagrindinis privalumas — visa sistema balansuojama kaip mazgas, atsižvelgiant į realias eksploatacijos sąlygas.
Trūkumai: korekcijos svareliams pritvirtinti reikalinga prieiga prie rotoriaus, taip pat turi būti galimybė kelis kartus paleisti ir sustabdyti agregatą.
Išsamus palyginimas: balansavimas vietoje ar dirbtuvėse — ką pasirinkti?
5 skyrius. Balanso kokybės klasės ir ISO standartai
Balansavimo kokybė vertinama pagal tarptautinius standartus. Pagrindinis dokumentas yra ISO 21940-11 (anksčiau ISO 1940-1), kuris apibrėžia balanso kokybės klases (žymimas raide G).
Kas yra G klasė?
Klasė apibrėžia leistiną liekamąjį disbalansą po balansavimo. Kuo mažesnis G skaičius, tuo griežtesni tikslumo reikalavimai. Kiekvienam įrangos tipui rekomenduojama sava klasė:
| G klasė | Įrangos tipas | Pavyzdžiai |
|---|---|---|
| G16 | Šiurkštus balansavimas | Trupintuvai, žemės ūkio mašinos, kardaniniai velenai |
| G6.3 | Standartinė pramoninė kokybė | Ventiliatoriai, siurbliai, elektros varikliai |
| G2.5 | Aukštesnė kokybė | Turbinos, kompresoriai, staklių pavaros |
| G1.0 | Tikslusis balansavimas | Staklių verpstės |
| G0.4 | Itin tikslusis balansavimas | Tiksliųjų šlifavimo staklių verpstės |
Išsamus vadovas: balanso kokybės klasės pagal ISO 21940-11 su skaičiavimo formulėmis
6 skyrius. Kodėl balansavimas yra investicija, o ne išlaidos
Rotoriaus ar veleno balansavimo kaina nepalyginamai mažesnė už prastovų ir remonto kainą, kai įrangą iš rikiuotės išmuša vibracija. Laiku balansuodami įrangą, sutaupote guolių keitimo, korpusų remonto ir neplanuotų gamybos sustojimų išlaidas.
Tiesioginė balansavimo nauda:
- Guolių išlaidos sumažėja 70–80 %: laiku atliktas balansavimas keletą kartų prailgina guolių tarnavimo laiką
- Energijos sutaupymas 10–25 %: subalansuota įranga suvartoja mažiau energijos, nes nešvaisto galios vibracijai
- Brangių prastovų prevencija: avarinis gamybos linijos sustojimas gali kainuoti šimtus tūkstančių svarų sterlingų per dieną
- Įrangos tarnavimo laikas pailgėja 2–3 kartus: be vibracijos metalas nepatiria nuovargio pažeidimų
Praktinis atvejis: gelžbetonio gamykla
Įranga: katilo agregato dūmsiurbis
Problema: padidėjusi vibracija, guoliai keičiami kas 4 mėnesius
Sprendimas: dinaminis darbaračio balansavimas vietoje
Rezultatas:
- Elektros energijos sutaupymas: apie 7 000 £ per metus
- Guolių tarnavimo laikas: nuo 4 mėnesių iki 2 metų
- IG (atsipirkimas): 2 mėnesiai
Visas skaičiavimas: balansavimo ekonominis efektas su realiais atvejais
Profesionalus balansavimo centras: kas svarbu
Balansavimas — ne tik techninė procedūra, bet ir atsakingas darbas, reikalaujantis įgūdžių ir patirties. Patikėdami jį profesionalams, gaunate kokybiško rezultato garantiją.
Specialistų rekomendacijos dėl balansavimo
Šių rekomendacijų laikymasis padės gauti maksimalią balansavimo naudą ir pailginti įrangos tarnavimo laiką.
Dažnai užduodami klausimai
Kada reikia balansuoti rotorius?
Balansuoti reikia kaskart, kai padidėja vibracijos lygis, po bet kokio besisukančių dalių remonto, pakeitus rotoriaus komponentus, taip pat reguliariai, kaip planinės techninės priežiūros dalį (paprastai kartą per 1–2 metus verslui kritinei įrangai).
Ar galima subalansuoti įrangą jos neišmontavus?
Taip. Tai vadinama balansavimu vietoje arba lauko sąlygomis. Naudodamas nešiojamus prietaisus, specialistas gali subalansuoti rotorių tiesiai ten, kur jis sumontuotas, neišimdamas iš mašinos. Šis metodas taupo ir laiką, ir išmontavimo išlaidas.
Kiek kainuoja balansavimas?
Kaina priklauso nuo rotoriaus svorio, įrangos sudėtingumo ir balansavimo metodo. Apytikriai: maži rotoriai (iki 100 kg) — nuo 150–250 EUR, vidutiniai (100–1 000 kg) — nuo 250–500 EUR, dideli (virš 1 000 kg) — nuo 500 EUR.
