Paskutinį kartą peržiūrėta 2026 m. gegužės 30 d.
Kas yra rezonansas ir kodėl jis gali sunaikinti jūsų įrangą
Rezonansas yra vienas pavojingiausių reiškinių eksploatuojant besisukančią įrangą. Rezonanso zonoje net idealiai subalansuotas rotorius gali sukelti itin didelę vibraciją, galinčią lemti katastrofišką konstrukcijos sunaikinimą.
Rezonanso pavojus: rezonanso metu vos 50–100 aps./min. sukimosi greičio pokytis gali padidinti vibraciją dešimt kartų. Įprasti balansavimo metodai rezonanso zonoje yra neefektyvūs arba neįmanomi.
Kas yra rezonansas: paprastas paaiškinimas
Rezonanso pavojus: jei rotorius sukasi greičiu, artimu sistemos savajam dažniui, vibracija gali išaugti 10–20 kartų — šis reiškinys vadinamas rezonansu. Net idealiai subalansuotas rotorius sukelia milžinišką vibraciją!
Kiekviena mechaninė konstrukcija (rėmas, pagrindas, atramos) turi savuosius virpesių dažnius. Tai dažniai, kuriais konstrukcija „mielai“ virpa.
Analogija: įsivaizduokite sūpynes. Jei stumsite jas sinchroniškai su jų savaisiais svyravimais, svyravimų amplitudė augs. Stumkite nesinchroniškai — sūpynės beveik nejudės.
Rezonansas atsiranda tada, kai rotoriaus sukimosi dažnis sutampa su vienu iš konstrukcijos savųjų virpesių dažnių (arba yra jam labai artimas). Tokiu atveju net maža sužadinimo jėga dėl minimalaus disbalanso sukelia milžinišką vibraciją.
Pavojus: vibracija gali išaugti 10–20 kartų. Tai lemia:
- Tvirtinimo elementų ir pagrindų suardymą
- Nuovargio įtrūkimus metale
- Katastrofišką konstrukcijos sunaikinimą
Kritinis greitis
Tai kritinis greitis — sukimosi greitis, kuriuo rotoriaus sukimosi dažnis sutampa su sistemos „rotorius–atrama“ savuoju virpesių dažniu.
Standūs ir lankstūs rotoriai:
- Standus rotorius: darbo sukimosi greitis yra žymiai žemesnis už pirmąjį kritinį greitį (paprastai 2–3 kartus). Toks rotorius nelinksta veikiamas išcentrinių jėgų
- Lankstus rotorius: jis veikia greičiu, artimu kritiniam arba jį viršijančiu. Rotorius besisukdamas pastebimai linksta
Kaip aptikti rezonansą: diagnostikos metodai

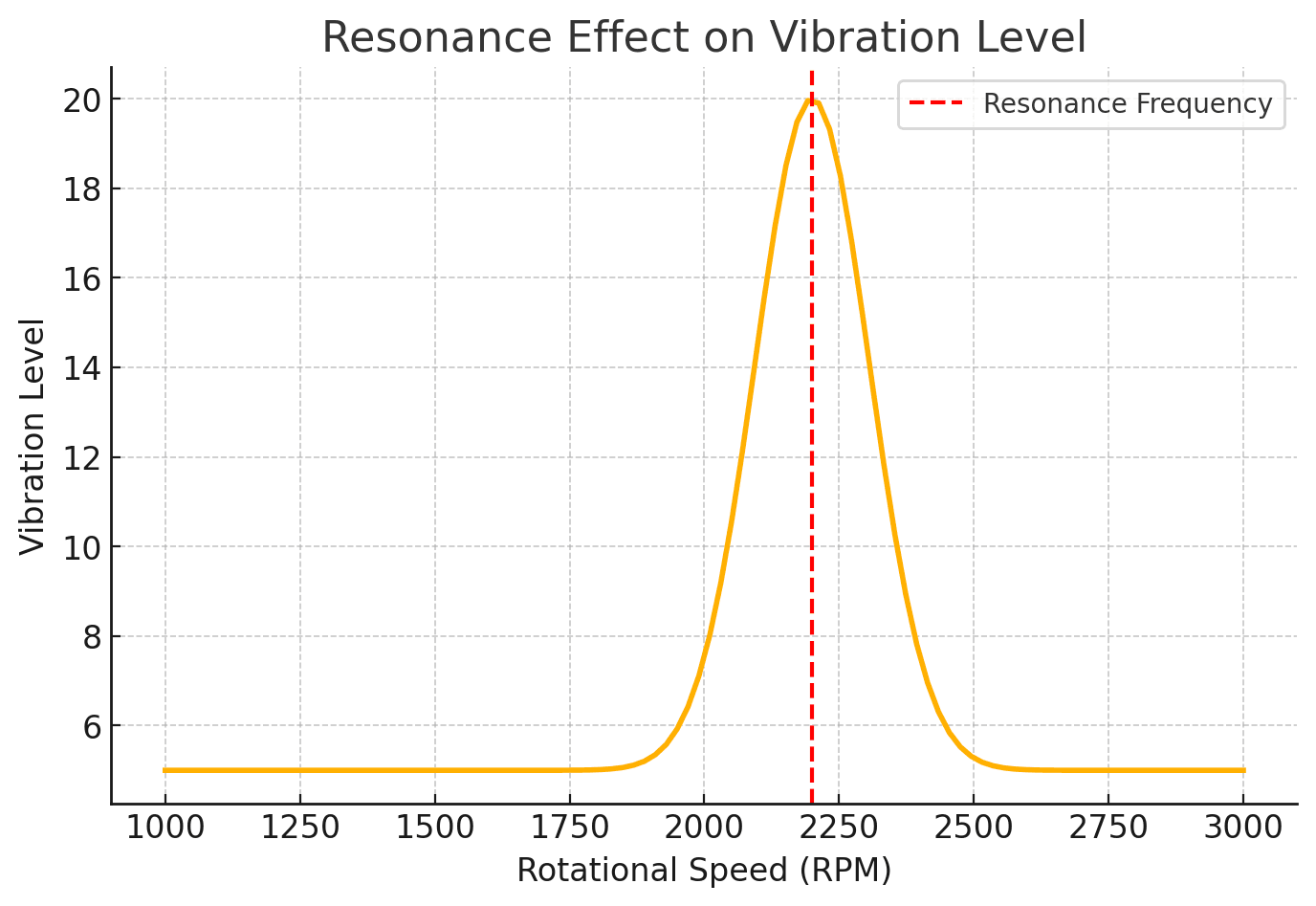

1 pav. Rezonanso grafikas: staigi vibracijos smailė pasiekus kritinį greitį (šiame pavyzdyje ∼2250 aps./min.).
Darbo rezonanso zonoje požymiai:
- Staigus vibracijos padidėjimas ties tam tikru sukimosi greičiu
- Kai greitis kinta ±100 aps./min., vibracija pakinta 5–10 kartų
- Vibracijos fazė „šokteli“ nuo vieno matavimo iki kito
- Praeinant per rezonansą, fazė pakinta 180°
- Rodmenys nestabilūs net esant pastoviam greičiui
Aptikimo metodai:
1. Išjungimo bandymas (išbėgimas):
- Įranga išjungiama ir lėtėja
- Greičiui mažėjant matuojama vibracija
- Grafike matomos vibracijos smailės ties rezonansiniais dažniais
2. Smūgio bandymas:
- Nejudanti įranga sudaužoma modaliniu plaktuku
- Analizuojamas sistemos atsakas
- Nustatomi savieji dažniai
Rezonanso reiškinių diagnostika
Atliekame vibracijos diagnostiką ir nustatome jūsų įrangos savuosius dažnius
Užsakyti diagnostikąRezonanso šalinimo metodai
1. Darbo greičio keitimas
Jei įmanoma, pakeiskite greitį taip, kad darbo dažnis būtų aiškiai atskirtas nuo rezonansinio (paprastai ±15–20 %).
2. Konstrukcijos standumo keitimas
- Rėmo ir pagrindo sustiprinimas: didinant standumą kyla savasis dažnis
- Masės pridėjimas: didinant masę mažėja savasis dažnis
- Atramų keitimas: vibroizoliacinių atramų arba standesnių tvirtinimų naudojimas
3. Slopinimas
- Slopintuvų (vibracijos sugėriklių) montavimas
- Vibroizoliacinių atramų naudojimas
4. Specialūs balansavimo metodai
Dirbant arti rezonanso, taikomi specialūs balansavimo metodai, neatsižvelgiantys į fazę (keturių eigų metodas). Tačiau tai sudėtinga procedūra, reikalaujanti patirties.
Išvada
Rezonansas — rimtas reiškinys, kurio negalima ignoruoti. Jei jūsų įranga veikia arti rezonansinio dažnio, įprastas balansavimas vibracijos problemos neišspręs.
Pagrindinės išvados:
- Rezonansas atsiranda, kai sukimosi dažnis sutampa su konstrukcijos savuoju dažniu
- Vibracija gali išaugti 10–20 kartų net esant minimaliam disbalansui
- Balansavimas rezonanso zonoje standartiniais metodais praktiškai neįmanomas
- Būtina arba keisti darbo greitį, arba keisti konstrukcijos standumą
Profesionali vibracijos diagnostika leidžia aptikti rezonanso reiškinius ir pasiūlyti tinkamą sprendimą — ne balansavimą, o paties rezonanso pašalinimą.
Rezonanso diagnostika
Priemonės ir paslaugos rezonanso reiškiniams aptikti ir pašalinti
Balanset-1A prietaisas
Prietaisas išjungimo bandymui ir kritiniams greičiams nustatyti
Pirkti prietaisąGreitas kontrolinis sąrašas
- Stebėkite, ar vibracija staiga auga 5–10 kartų keičiantis greičiui
- Atlikite išjungimo bandymą ir užfiksuokite vibracijos smailes
- Atlikite smūgio bandymą saviesiems dažniams nustatyti
- Perkelkite darbo greitį nuo rezonanso per +/-15–20 %
- Keiskite konstrukcijos standumą, masę arba atramas
- Pridėkite slopintuvų arba vibroizoliacinių atramų
