Balanso kokybės klasės pagal ISO 21940-11: kaip pasirinkti tinkamą toleranciją savo įrangai
Balansavimo kokybę reikia vertinti ne subjektyviai („vibracija sumažėjo“), o pagal objektyvius, išmatuojamus kriterijus. Tarptautiniai standartai nustato aiškius reikalavimus leistinam liekamajam disbalansui po balansavimo.
Pagrindinis dokumentas yra ISO 21940-11 (anksčiau ISO 1940-1:2007), „Mechaninės vibracijos. Rotoriaus balansavimas. Standžios elgsenos rotorių procedūros ir tolerancijos“.
Kodėl reikalingi standartai:
- Jie subjektyvų vertinimą paverčia objektyviu, išmatuojamu kriterijumi
- Jie yra kliento atliktų darbų priėmimo pagrindas
- Jie suderina techninį būtinumą su ekonominiu pagrįstumu
- Jie apsaugo tiek rangovą, tiek klientą ginčo atveju
Kas yra G klasė, paprastais žodžiais
Balanso kokybės klasė (žymima raide G) apibrėžia leistinąjį liekamąjį disbalansą po balansavimo. Kuo mažesnis G skaičius, tuo griežtesnis balansavimo tikslumo reikalavimas.
Fizinė prasmė: G skaičius lygus rotoriaus masės centro orbitos greičiui esant darbiniam sūkių dažniui — tai leistinojo savitojo disbalanso ir kampinio greičio sandauga (eleid × Ω), išreikšta mm/s. Pavyzdžiui, G6.3 klasė atitinka 6,3 mm/s.
Svarbu: tai yra liekamojo disbalansosavybė, o ne korpuso ar guolio dangčio vibracijos greitis, matuojamas veikiančioje mašinoje pagal ISO 20816-3. Šie dydžiai yra susiję, bet nėra tas pats skaičius.
Svarbus principas: kiekvienas įrangos tipas turi savo rekomenduojamą balanso kokybės klasę, kuri išlieka pastovi nepriklausomai nuo rotoriaus sūkių dažnio ar masės. Pavyzdžiui:
- Trupintuvai → visada G16 klasė
- Ventiliatoriai ir siurbliai → visada G6.3
- Turbinos → visada G2.5
- Verpstės → visada G1.0 arba G0.4
G balanso kokybės klasių lentelė skirtingai įrangai
| G klasė | Leistinas vibracijos greitis (mm/s) | Įrangos tipas | Rotorių pavyzdžiai |
|---|---|---|---|
| G4000 | 4000 | Labai šiurkštus balansavimas | Standžiai sumontuoti lėtaeigių jūrinių dyzelinių variklių (su nelyginiu cilindrų skaičiumi) alkūniniai velenai |
| G16 | 16 | Šiurkštus balansavimas | Trupintuvai, žemės ūkio mašinų velenai, kardaniniai velenai |
| G6.3 | 6.3 | Standartinė pramoninė kokybė | Siurblio rotoriai, ventiliatoriaus sparnuočiai, elektros variklio inkarai, proceso įrangos komponentai |
| G2.5 | 2.5 | Aukštesnė kokybė | Dujų ir garo turbinų rotoriai, turbokompresoriai, staklių pavaros, specialiosios paskirties elektros variklių inkarai |
| G1.0 | 1.0 | Tikslus balansavimas | Šlifavimo staklių pavaros, verpstės |
| G0.4 | 0.4 | Itin tikslus balansavimas | Tiksliųjų šlifavimo staklių verpstės, giroskopai |
← Taip pat žr. skyrių apie balanso kokybės klases išsamiame vadove
Kaip apskaičiuoti leistinąjį liekamąjį disbalansą
ISO 21940-11 leidžia apskaičiuoti konkrečią leistinojo liekamojo disbalanso reikšmę, kuri yra tikslinis dydis balansavimo metu.
Skaičiavimas atliekamas dviem etapais:
1 etapas: leistinojo savitojo disbalanso nustatymas (eleid)
Formulė:
eleid = (G × 9549) / n
Kur:
- G — balanso kokybės klasė (pavyzdžiui, 6.3)
- n — darbinis sūkių dažnis, aps./min.
- eleid — leistinasis savitasis disbalansas, μm (arba g·mm/kg)
2 etapas: leistinojo liekamojo disbalanso apskaičiavimas (Uleid)
Formulė:
Uleid = eleid × M
Kur:
- M — rotoriaus masė, kg
- Uleid — leistinasis liekamasis disbalansas, g·mm

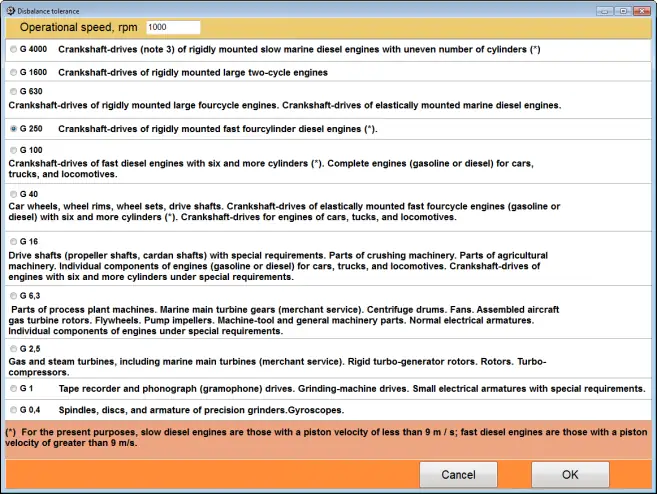

1 pav. Balansavimo tolerancijos skaičiavimo langas Balanset-1A programinėje įrangoje: automatinis skaičiavimas pagal ISO 1940-1
Balansavimas su atitikties tikrinimu pagal standartus
Atliekame balansavimą su tolerancija, apskaičiuota pagal ISO 21940-11, ir išduodame atitikties sertifikatą
Užsakyti paslaugąPraktiniai pavyzdžiai
1 pavyzdys: pramoninis ventiliatorius
Pradiniai duomenys:
- Rotoriaus masė (sparnuotis + velenas): M = 150 kg
- Darbinis greitis: n = 1500 aps./min.
- Balanso kokybės klasė: G = 6.3 (standartinė ventiliatoriams)
Skaičiavimas:
- eleid = (6.3 × 9549) / 1500 = 40,1 μm (g·mm/kg)
- Uleid = 40,1 × 150 = 6015 g·mm
Išvada: po balansavimo liekamasis disbalansas neturi viršyti 6015 g·mm (arba ~6000 g·mm apvalinant).
2 pavyzdys: 30 kW elektros variklio rotorius
Pradiniai duomenys:
- Rotoriaus masė: M = 25 kg
- Darbinis greitis: n = 3000 aps./min.
- Balanso kokybės klasė: G = 2.5 (aukštesnė kokybė)
Skaičiavimas:
- eleid = (2.5 × 9549) / 3000 = 7,96 μm
- Uleid = 7,96 × 25 = 199 g·mm
Išvada: varikliui reikalingas tikslesnis balansavimas (G2.5 klasė, o ne G6.3), nes jis veikia dideliu sūkių dažniu.
3 pavyzdys: šlifavimo staklių verpstė
Pradiniai duomenys:
- Verpstės su įrankiu masė: M = 5 kg
- Darbinis greitis: n = 6000 aps./min.
- Balanso kokybės klasė: G = 1.0 (tikslus balansavimas)
Skaičiavimas:
- eleid = (1.0 × 9549) / 6000 = 1,59 μm
- Uleid = 1,59 × 5 = 7,95 g·mm
Išvada: didelės spartos tiksliosioms verpstėms keliami labai griežti reikalavimai — tolerancija yra dešimt kartų mažesnė nei ventiliatoriams.
Praktinis taikymas: jeigu galutinėje balansavimo ataskaitoje nurodoma, kad liekamasis disbalansas neviršija apskaičiuotos ISO tolerancijos, darbai laikomi atliktais aukšta kokybe. Tai objektyvus, teisiškai reikšmingas kriterijus.
Ryšys su įrangos vibracija
Be ISO 21940-11 (disbalanso tolerancija), yra ISO 20816-3:2022 — kuris pakeitė panaikintą ISO 10816-3 — reglamentuojantis leistinus įrangos vibracijos lygius, matuojamus ant guolių dangčių. Mašinos skirstomos į grupes ir 2 pamatų tipus (standus / lankstus).
| Mašinų grupė | Galia (P), kW | Zonų ribos (mm/s) | ||
|---|---|---|---|---|
| A/B Gera |
B/C Priimtina |
C/D Pavojaus signalas |
||
| 1 grupė (Didelės mašinos) |
P > 300 kW | 2.3 | 4.5 | 7.1 |
| 2 grupė (Vidutinės mašinos) |
15 kW < P ≤ 300 kW | 1.4 | 2.8 | 4.5 |
Pastaba: duomenys mašinoms ant standžių pamatų.
Būklės zonų aiškinimas:
A zona: Gera
Naujos įrangos būklė. Jokių veiksmų nereikia.
B zona: Priimtina
Leidžiama neribota eksploatacija. Rekomenduojama stebėsena.
C zona: Laikinai priimtina
Įrangai reikalinga diagnostika vibracijos priežastims nustatyti ir pašalinti.
D zona: Nepriimtina (pavojaus signalas)
Vibracija gali sukelti žalą. Būtina nedelsiant sustabdyti ir atlikti remontą.
Kritiniai vibracijos lygiai:
- Virš 7 mm/s pagal ISO jau laikoma pavojinga — įrenginį reikia sustabdyti diagnostikai, kad būtų išvengta guolių ir korpuso suardymo
- Virš 10 mm/s gali sukelti korpuso suvirinimo siūlių nuovargio įtrūkius ir greitą komponentų gedimą. Tai kritinė zona!
Šie du standartai papildo vienas kitą: ISO 21940-11 apibrėžia tikslinę balansavimo kokybę, o ISO 20816-3 įvertina faktinę mašinos vibracijos būklę.
Išvada
ISO 21940-11 yra ne tik formalus reikalavimas, bet ir praktinė priemonė balansavimo kokybei užtikrinti. Ji leidžia:
- Objektyviai įvertinti atliktų darbų kokybę
- Pasirinkti ekonomiškai pagrįstą tikslumo lygį
- Apsaugoti tiek kliento, tiek rangovo interesus
- Pateikti dokumentais pagrįstus kokybės įrodymus
Šiuolaikiniai balansavimo prietaisai, tokie kaip Balanset-1A, turi integruotą tolerancijos skaičiuoklę pagal ISO 1940-1, kuri automatiškai apskaičiuoja tikslines reikšmes ir palygina su jomis pasiektus rezultatus.
