Trupintuvų ir malūnų balansavimas: darbas ekstremaliomis sąlygomis
Specifika: Trupinimo įranga dirba pačiomis sudėtingiausiomis sąlygomis: smūginės apkrovos, abrazyvinis dėvėjimasis ir medžiagos kaupimasis. Čia balansavimui reikia ypatingo požiūrio.
Įvadas
Trupintuvai ir malūnai yra viena iš sudėtingiausiai eksploatuojamų įrangos rūšių. Jų rotoriai dirba esant nuolatinėms smūginėms apkrovoms, patiria ekstremalų abrazyvinį dėvėjimąsi ir kaupia ant savęs apdorojamą medžiagą.
Pagrindinė problema: disbalansas čia nėra statinis: jis nuolat kinta, kai darbiniai elementai (plaktukai, smūginiai elementai, peiliai) dyla arba lūžta.
Trupinimo įrangos tipai
1 nuotrauka. Trupintuvo balansavimas „Nestlé“ gamykloje: įrangos paruošimas vibracijos diagnostikai ir balansavimui gamybos sąlygomis
1. Plaktukiniai trupintuvai
Konstrukcija: rotorius su šarnyriškai tvirtinamais plaktukais, kurie laisvai svyruoja ant savo ašių.
Disbalanso problemos:
- Nevienodas plaktukų nusidėvėjimas – vienas gali nusidėvėti labiau nei kiti
- Plaktuko lūžimas – staigus masės praradimas sukelia didelį disbalansą
- Medžiagos kaupimasis – drėgnas arba lipnus produktas prilimpa nevienodai
2. Smūginiai trupintuvai ir malūnai
Konstrukcija: rotorius su standžiai pritvirtintais smūginiais elementais arba peiliais.
Disbalanso problemos:
- Vienpusis nusidėvėjimas – apdorojant abrazyvinę medžiagą
- Atplaišos ir įtrūkiai darbiniuose elementuose
- Metalo smūgiai – jie gali sulenkti arba sulaužyti smūginį elementą
Specifinės trupinimo įrangos problemos
1 problema: ekstremalus ir nevienodas nusidėvėjimas
Priežastis: abrazyvinė medžiaga (rūda, žvyras, anglis) greitai nudildo darbinius elementus. Nusidėvėjimas vyksta nevienodai dėl medžiagos nevienalytiškumo ir tiekimo režimo.
Pasekmės: disbalansas sparčiai auga. Jei plaktukas svėrė 5 kg, o po mėnesio darbo sveria 4,5 kg, rotoriui tai jau yra rimtas disbalansas.
Trupintuvų balansavimo specifika

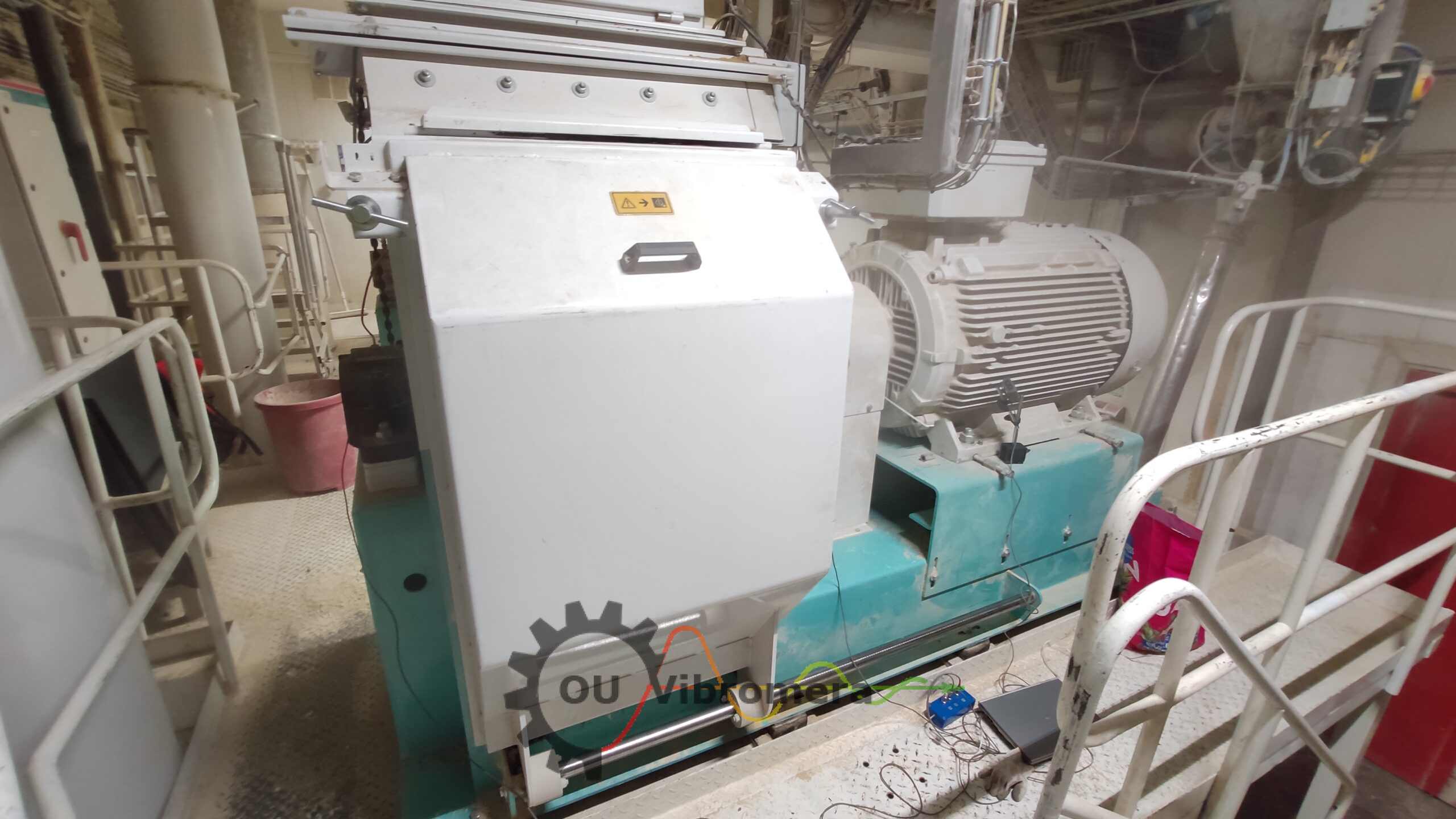

2 nuotrauka. Trupintuvo balansavimas: vibracijos jutikliai pritvirtinti prie guolių atramų, atliekant matavimus disbalansui nustatyti
Paruošimas: itin svarbu!
- Rotoriaus valymas: pašalinkite VISKĄ, kas prikibę. Naudokite grandiklius, slėginį vandenį ir suslėgtą orą
- Plaktukų / smūginių elementų patikra: patikrinkite KIEKVIENO elemento vientisumą. Įtrūkiai arba atplaišos reiškia keitimą
- Tvirtinimo patikra: priveržkite visus varžtus. Trupintuvai dirba su smūgiais, todėl tvirtinimai atsilaisvina
- Pamatas: patikrinkite inkarinius varžtus. Smūginės apkrovos gali juos atlaisvinti
Praktinės rekomendacijos
Kontrolinis sąrašas prieš trupintuvo balansavimą
- Valymas: rotorius nuvalytas nuo visos prikibusios medžiagos (100 %)
- Patikra: visi plaktukai / smūginiai elementai sveiki, be įtrūkių
- Komplektiškumas: plaktukų skaičius atitinka projektinį
- Simetrija: jei plaktukai nusidėvėję, pakeiskite visą komplektą naujais
- Rotoriaus tvirtinimas: varžtai priveržti, pleištai savo vietose
- Guoliai: nėra laisvumo, nėra perkaitimo, tepalas tvarkingas
- Pamatas: inkariniai varžtai priveržti, nėra įtrūkių
Realus atvejis: trupintuvas surenkamojo betono gamykloje
Pradinė situacija
Objektas: plaktukinis trupintuvas žvyrui trupinti
Problema: stipri vibracija (12 mm/s), triukšmas, pamato įtrūkiai
Priežastis: 3 iš 24 plaktukų sulaužyti, kiti nusidėvėję nevienodai
Atlikti darbai
- Sustabdyti trupintuvą, nuimti apsauginius gaubtus
- Apžiūrėti rotorių – rasti 3 sulaužyti plaktukai
- Pakeisti VISĄ plaktukų komplektą (24 vnt.) naujais
- Subalansuoti rotorių jo paties guoliuose su Balanset-1A
- Sustiprinti pamatą (sutvirtinti betonu)
Rezultatas
- Vibracija sumažinta nuo 12 iki 2,8 mm/s (neviršija normos)
- Triukšmas sumažėjo ~15 dB
- Našumas padidėjo 8 %
Ekonomika
Sąnaudos:
- Plaktukų komplektas (24 vnt.): 7 200 €
- Balansavimas: 1 400 €
- Pamato sustiprinimas: 1 800 €
- IŠ VISO: €10,400
Metinė nauda:
- Išvengta prastova: 15 dienų × 3 200 € = 48 000 €
- Guolių tarnavimo laikas pailgėjo tris kartus: santaupos 4 800 €/metus
- 8 % našumo padidėjimas: +14 000 €/metus papildomo pelno
- Bendra nauda: 66 800 €/metus
IG: €66,800 / €10,400 = 6,4× (atsiperka per 2 mėnesius)
Išvada
Trupinimo įrangos balansavimas yra darbas ekstremaliomis sąlygomis, reikalaujantis ypatingo požiūrio. Pagrindiniai sėkmės principai:
- Kruopštus paruošimas: valymas, patikra ir nusidėvėjusių elementų keitimas komplektu
- Patikimas tvirtinimas: korekciniai svarsčiai turi atlaikyti smūgines apkrovas
- Reguliarumas: balansuokite pagal faktinį nusidėvėjimą, o ne tik pagal grafiką
- Kompleksinis požiūris: vibracija + pamatas + guoliai + pavara
Tinkamai elgiantis, trupintuvo balansavimas atsiperka per 2–3 mėnesius išvengiant prastovų ir pailginant įrangos tarnavimo laiką.
Trupinimo įrangos balansavimas
Balansavimo prietaisai ir specializuotos paslaugos
Greitas kontrolinis sąrašas
- Nuvalykite visą prikibusią medžiagą nuo rotoriaus
- Patikrinkite kiekvieną plaktuką ar smūginį elementą dėl įtrūkių
- Pakeiskite nusidėvėjusius plaktukus visu komplektu
- Priveržkite rotoriaus varžtus ir patikrinkite pleištus
- Patikrinkite guolius dėl laisvumo ir perkaitimo
- Priveržkite pamato inkarinius varžtus, apžiūrėkite įtrūkius
